產品介紹

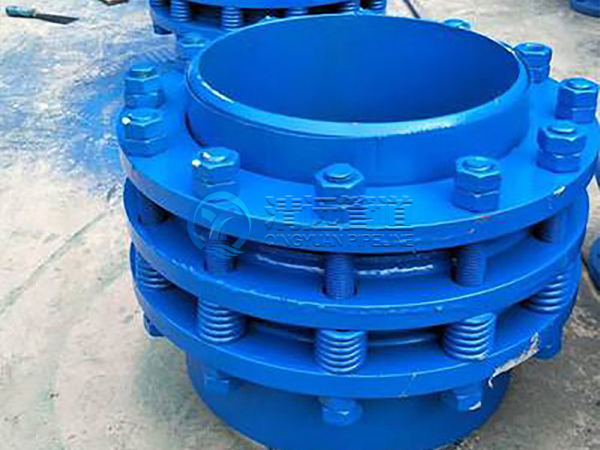

彈性套筒補償器稱管式伸縮節，是熱流體管道的補償裝置，主要用于直線管道輔設后出現的軸向熱膨脹位移吸收補償，是一種直接安裝在任何輸送無腐蝕的單向或多向流體的管道之中的補償器。彈性套筒補償器廣泛用于城鎮供暖,冶金,礦山,發電,石油化工,建筑等行業的輸送管道中。
產品別名：
套筒補償器也稱套筒式補償器，注填式套筒補償器，直埋套筒補償器，免維護套筒補償器，套筒伸縮器，套管補償器等。
產品特點：
（1）適用介質：水，蒸汽，油，漿液等
（2）適用壓力：0.6-4.0mpa
（3）適用溫度：-40℃≥350℃
（4）適用管徑：DN25-DN1400
（5) 密封材料：溫度≤150℃，膠圈/石墨密封；溫度＞150℃，耐高溫柔性石墨。
（6）伸縮量范圍：50mm-450mm
（7） 材質：全碳鋼伸縮管鍍鉻/伸縮管不銹鋼/全不銹鋼
（8）連接方式：法蘭式/焊接式
（9）生產檢驗標準：CJ/T487-2015
技術參數
| 公稱通徑 DN | 芯管內徑 D | 芯管外徑 D2 | 法蘭外徑 D3 | 凈填料室 長度 |
補償量 △Lmax |
安裝長度 Lmax | 摩擦力Pc(N) 1.6Mpa時 |
| 15 | 14 | 18 | 95 | 36 | 150 | 640 | 一 |
| 20 | 18 | 23 | 105 | 36 | 150 | 640 | — |
| 25 | 24 | 30 | 115 | 36 | 150 | 640 | 1069 |
| 32 | 30 | 36 | 120 | 36 | 150 | 640 | 1311 |
| (36) | 36 | 43 | 125 | 36 | 200 | 740 | 1415 |
| 40 | 41 | 48 | 130 | 36 | 200 | 740 | 1518 |
| 50 | 47 | 55 | 160 | 56 | 200 | 760 | 1932 |
| 65 | 63 | 71 | 180 | 56 | 200 | 760 | 2485 |
| (70) | 65 | 74 | 190 | 56 | 200 | 760 | 1588 |
| 80 | 78 | 87 | 195 | 56 | 200 | 760 | 3002 |
| 100 | 94 | 106 | 215 | 56 | 250 | 895 | 6271 |
| 125 | 117 | 131 | 245 | 56 | 250 | 895 | 7750 |
| 150 | 143 | 157 | 280 | 56 | 250 | 895 | 9288 |
| (175) | 176 | 192 | 335 | 70 | 250 | 920 | 13251 |
| 200 | 201 | 217 | 335 | 70 | 250 | 1020 | 14977 |
| (225) | 225 | 242 | 390 | 70 | 250 | 1035 | 19167 |
| 250 | 253 | 270 | 390 | 70 | 350 | 1135 | 21297 |
| 300 | 303 | 322 | 440 | 91 | 350 | 1155 | 25399 |
| 350 | 353 | 373 | 500 | 91 | 400 | 1360 | 29421 |
| 400 | 404 | 426 | 565 | 91 | 400 | 1360 | 33286 |
| 450 | 455 | 478 | 615 | 91 | 400 | 1360 | 33852 |
| 500 | 505 | 528 | 670 | 91 | 450 | 1460 | 36234 |
| 600 | 653 | 630 | 780 | 91 | 450 | 1480 | 43205 |
| 700 | 693 | 720 | 880 | 91 | 450 | 1525 | 61771 |
| 800 | 792 | 820 | 995 | 112 | 500 | 1655 | 70398 |
| 900 | 890 | 920 | 1095 | 112 | 500 | 1655 | 79025 |
| 1000 | 990 | 1020 | 1195 | 112 | 500 | 1655 | 87653 |
